Präzisionswiderstandslegierungs-Drähte — Konstantan, Neues Konstantan & Manganin

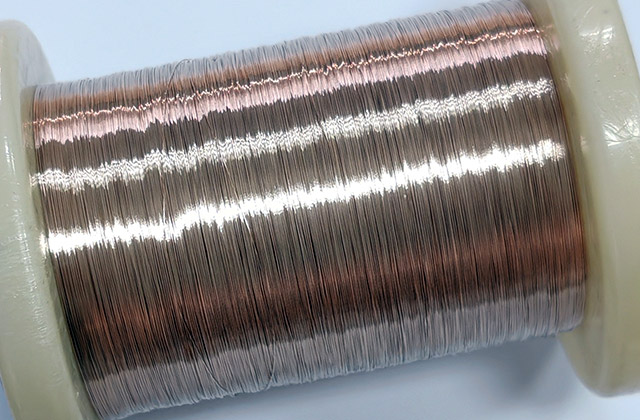

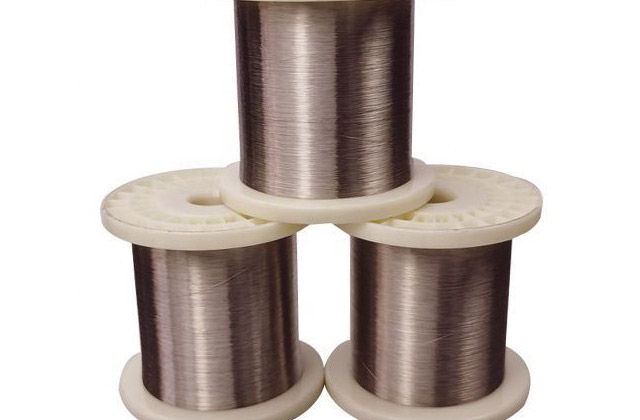

Hauptgüten: Konstantan (6J40 / CuNi44), Neues Konstantan (6J11), Manganin-Reihe (6J8, 6J12 / CuMn12Ni, 6J13)
Präzisionswiderstandslegierungen sind Speziallegierungen, die für hochgenaue elektrische Messungen, präzise Strombegrenzung und Normal-Impedanzanwendungen entwickelt wurden. Ihre Kernvorteile sind ein hochstabiler Widerstand, eine geringe Temperaturdrift und eine niedrige Thermospannung gegenüber Kupfer, wodurch sie in Instrumenten, industriellen Steuerungsanlagen, Präzisionsprüfungen und Präzisionswiderständen weit verbreitet sind. Nach Leistung und Anwendung gliedern sie sich in drei Familien: die Manganin-Reihe (6J8, 6J12, 6J13), Neues Konstantan (6J11) und Konstantan (6J40).
Gemeinsame Eigenschaften: Der spezifische Widerstand bei Raumtemperatur (20℃) liegt konzentriert bei 0,35~0,50 μΩ·m mit enger Streuung und guter Chargenkonsistenz, was eine präzise Widerstandsauslegung ermöglicht. Der Temperaturkoeffizient des Widerstands ist niedrig — bis zu ±(3~10)×10⁻⁶/℃ für die Manganin-Reihe —, sodass der Widerstand bei Umgebungstemperaturschwankungen nur geringfügig driftet. Das weichgeglühte Material besitzt gute Umformeigenschaften: Es kann zu Draht gezogen oder zu Band gewalzt werden und ist leicht zu schweißen und zu formen. Die Dichte liegt bei 8,0~8,9 g/cm³, mit Oxidations- und Korrosionsbeständigkeit, die für normale Industrieumgebungen geeignet ist, und minimaler langfristiger Widerstandsänderung.

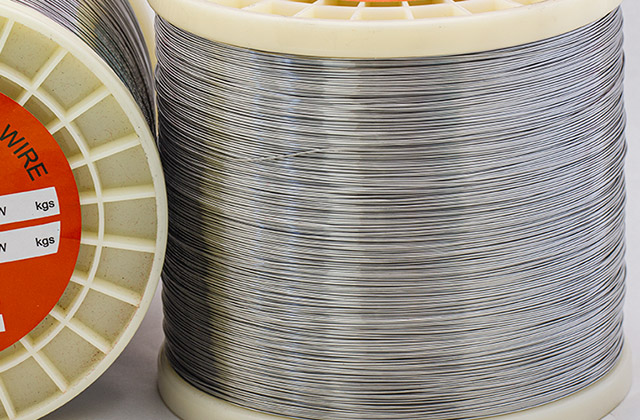

Gütenauswahl: Die Manganin-Reihe hat eine extrem niedrige Thermospannung gegenüber Kupfer (≤1~2 μV/℃) und eine langfristige Einsatztemperatur von -50~120℃, geeignet für Präzisionswiderstände, Präzisions-Shunts, hochgenaue Instrumente und Messtechnik, wo Stabilität entscheidend ist. Neues Konstantan (6J11) erreicht nahezu Manganin-Leistung mit einem Temperaturkoeffizienten von etwa ±10×10⁻⁶/℃ und einer Thermospannung gegenüber Kupfer von ≤2 μV/℃ und verbindet so Genauigkeit und Kosten für allgemeine Präzisionswiderstände, Industrieinstrumente und gewöhnliche Mess-/Steuerkreise. Konstantan (6J40) bietet einen breiteren Einsatzbereich (-40~350℃) mit besserer Wärme- und Oxidationsbeständigkeit als die Manganin-Reihe, aber einen breiteren Temperaturkoeffizienten (±40×10⁻⁶/℃) und eine höhere Thermospannung gegenüber Kupfer (≤45 μV/℃); es eignet sich daher nicht für hochgenaue Anwendungen mit niedriger Thermospannung und wird hauptsächlich für allgemeine Widerstände, Stellwiderstände, Heizelemente und industrielle Steuerkreise verwendet.
Unsere Präzisionswiderstandslegierungen werden als kaltgezogener Draht mit Durchmessern von 0,03 mm bis 10 mm geliefert, auf Anfrage auch als Flachdraht/Band. Jede Charge wird auf spezifischen Widerstand, Temperaturkoeffizient des Widerstands (TCR) und chemische Zusammensetzung geprüft, um gleichbleibende Leistung zu gewährleisten.
Technische Spezifikationen
Wesentliche Eigenschaften von Constantan- und Manganin-Legierungen
Legierungsname Eigenschaften |
6J40 Constantan |
6J11 Neues Constantan |
6J12 Manganin |
6J8 F1 Manganin |
6J13 F2 Manganin |
|
|---|---|---|---|---|---|---|
| Haupt- chemische Bestandteile (%) |
Mn | 1.0~2.0 | 11.5~12.5 | 11.0~13.0 | 8.0~10.0 | 11.0~13.0 |
| Ni | 39.0~41.0 | - | 2.0~3.0 | - | 2.0~5.0 | |
| Cu | Bal. | Bal. | Bal. | Bal. | Bal. | |
| Andere | Al：2.5~4.5 Fe：1.0~1.6 |
Si：1~2 | ||||
| Betriebstemperatur (℃) |
5~500 | 5~500 | 5~450 | 10~480 | 10~480 | |
| Dichte (g/cm3) |
8.88 | 8.0 | 8.44 | 8.7 | 8.4 | |
| Spezifischer Widerstand 20℃ (μΩ.m) |
0.48±0.03 | 0.49±0.03 | 0.47±0.03 | 0.35±0.05 | 0.44±0.04 | |
| Dehnung (%,Φ>0.5,L0=200mm) |
≥15 | ≥15 | ≥15 | ≥15 | ≥15 | |
| TCR (α×10-6/℃) (Temperaturbereiche in Klammern) |
-40~+40 (0-50℃) |
40~+40 / -80~+80 (20-200℃ / 20-500℃) |
-3~+5 (5-45℃) |
-5~+10 (10-80℃) |
0~+40 (10-80℃) |
|
| μv
/℃(0～100℃) EMK vs Kupfer |
45 | 2 | 1 | 2 | 2 | |
Daten gemäß den Normen GB/T 6145-2010 und GB/T 6149-2010. Kontaktieren Sie uns für detaillierte Datenblätter und Sonderanforderungen.
Anwendungsbereiche
Stärken und Anwendungen von Konstantan, Neuem Konstantan & Manganin
Präzisionswiderstände
Die Manganin-Reihe und Neues Konstantan bieten einen hochstabilen Widerstand und geringe Temperaturdrift, ideal für hochpräzise Widerstände, Präzisionswiderstände und Messtechnik in Elektronik und Instrumentierung.
Dehnungsmessstreifen
Konstantan (6J40) ist die am weitesten verbreitete Legierung für Dehnungsmessstreifen, mit einem stabilen Messfaktor und vorhersehbarer Widerstandsänderung unter mechanischer Verformung.
Shunt-Widerstände
Der niedrige Temperaturkoeffizient und die niedrige Thermospannung gegenüber Kupfer von Manganin gewährleisten eine genaue Strommessung über Temperaturschwankungen hinweg in Energiesystemen und Batteriemanagement.
Messinstrumente
Der ultraniedrige Temperaturkoeffizient und die sehr niedrige Thermospannung gegenüber Kupfer machen die Manganin-Reihe zum idealen Material für Labor-Messgeräte und Kalibriernormale.
