Copper-Nickel Widerstandsdrahts

  • Kupfer-Nickel-Niederwiderstandslegierungen sind eine Klasse von binären Legierungen, die hauptsächlich aus Kupfer (Cu) und Nickel (Ni) bestehen und in elektrischen und elektronischen Bereichen weit verbreitet sind und eine Kombination aus Leitfähigkeit, Widerstandsstabilität und Korrosionsbeständigkeit erfordern. Ihre Hauptmerkmale lassen sich wie folgt zusammenfassen:
  • • Niedriger Widerstand, aber hohe Stabilität
  • Bei relativ niedrigem Widerstand verbessert die Zugabe von Nickel die Stabilität des Widerstands bei Temperaturänderungen erheblich, d. h. einen kleinen Temperaturkoeffizienten des Widerstands (TCR), was sie für eine präzise Widerstandsregelung geeignet macht.
  • • Ausgezeichnete Korrosionsbeständigkeit
  • Die Zugabe von Nickel verbessert die chemische Stabilität der Legierung in feuchten, oxidierenden, sauren oder salzsprühenden Umgebungen und macht sie für raue industrielle oder marine Bedingungen geeignet.
  • • Gute Machbarkeit und Lötfähigkeit
  • Die Kupfermatrix verleiht der Legierung gute Duktilität, Ziehbarkeit und Weichlötleistung, was die Herstellung feiner Drähte, dünner Streifen, Klemmenstangen und anderer komplex geformter elektronischer Bauteile erleichtert.
  • • Stabile Hochtemperaturleistung
  • Die Legierung bewahrt unter Erhitzung strukturelle und widerstandsbeständige Stabilität, ist widerstandsfähig gegen Entweichung oder Oxidation und eignet sich für Anwendungen wie elektrische Heizelemente und Hochtemperaturverbinder.
  • • Einfache Komposition, kontrollierbare Qualität
  • Typische Kupfer-Nickel-Legierungen mit niedrigem Widerstand (wie CuNi2, CuNi6, CuNi8) enthalten in der Regel keine Befestigungselemente wie Aluminium oder Mangan, was die Zusammensetzungskomplexität vermeidet und eine Massenproduktion sowie eine konstante Leistung fördert.
  • Typische Anwendungsfelder:
  • • Niederwiderstandswiderstände: werden zur präzisen Stromregelung in Stromsystemen und Signalanpassungsschaltungen verwendet.
  • • Widerstandsdrähte und Heizelemente: Stabiler Widerstand während der Erspannung verbessert die Sicherheit der Geräte.
  • • Klemmenpfosten und leitfähige Verbinder: verbinden hohe Leitfähigkeit, mechanische Festigkeit und leichte Lötmöglichkeiten.
  • • Präzisionsinstrumente und -sensoren: Verlassen sich auf ihr niedriges TCR und ihre langfristige Stabilität.
  • Die gebräuchlichsten Kupfer-Nickel-Legierungen sind CuNi1, CuNi2, CuNi6, CuNi8, CuNi10, CuNi14, CuNi19, CuNi23, CuNi30, CuNi34, CuNi44 usw.
    Spezifikationen:
  • Helles und weiches geglühtes Finish: 0,03 - 10,0 mm; Stäbe: 6,0 - 80,0 mm Flachdraht: Breite von 0,2 bis 6,0 mm und Dicke von 0,08 bis 1,0 mm; Breiter Streifen: Breite von 5,0 bis 100 mm und Dicke von 0,05 bis 4,0 mm
CuNi2 resistance wire
CuNi6 fine wire

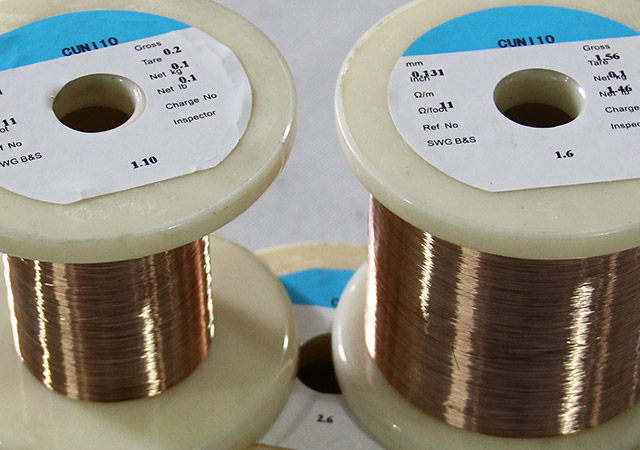

CuNi10 alloy wire

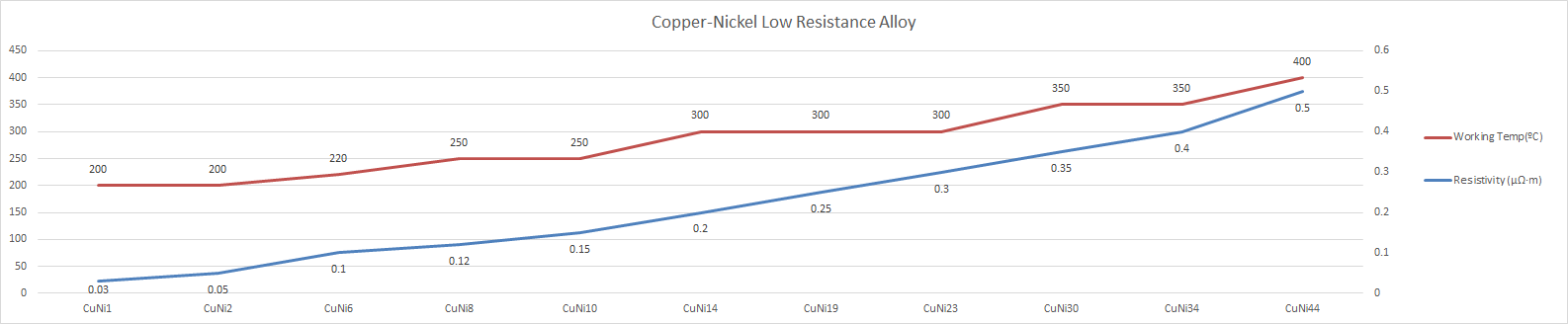

Haupteigenschaften und Merkmale des kupfer-nickel-niedrigen Widerstandselektrothermallegierungsmaterials

(Wischen Sie über den Bildschirm, um die vollständige Tabelle anzuzeigen)

Legierungsname

Eigenschaften
 NC003
CuNi1 		NC005
CuNi2 		NC010
CuNi6 		NC012
CuNi8 		NC015
CuNi10 		NC020
CuNi14 		NC025
CuNi19 		NC030
CuNi23 		NC035
CuNi30 		NC040
CuNi34 		NC050
CuNi44
Haupt
Komponenten
(%) 		Ni 1 2 6 8 10 14 19 23 30 34 44
Mn - - - - - - 0.5 0.5 1 0.5 1
Cu Bal. Bal. Bal. Bal. Bal. Bal. Bal. Bal. Bal. Bal. Bal.
Max. Betriebstemperatur(℃)　 200 200 220 250 250 300 300 300 350 350 400
Schmelzpunkt
(approx ℃) 		1085 1090 1095 1097 1100 1115 1135 1150 1170 1180 1280
Dichte
(g/cm 3 ) 		8.9 8.9 8.9 8.9 8.9 8.9 8.9 8.9 8.9 8.9 8.9
Widerstandsfähigkeit
20℃(μΩ.m)　 		0.03±10% 0.05±10% 0.1±10% 0.12±10% 0.15±10% 0.2±5% 0.25±5% 0.3±5% 0.35±5% 0.4±5% 0.50±5%
Zugfestigkeit
(Mpa) 		≥210 ≥220 ≥250 ≥270 ≥290 ≥310 ≥340 ≥350 ≥400 ≥400 ≥420
Emf vs Cu
μv/℃(0～100℃) 		-8 -12 -18 -22 -25 -28 -32 -34 -37 -39 -43
TCR 10-6/℃
（20-600℃） 		<100 <120 <60 <38 <50 <30 <25 <16 <10 0 <-6
Bruchdehnung (%，≥) Durchmesser≤1.0mm 18 18 18 18 20 20 20 20 20 20 20
Durchmesser>1.0mm 25 25 25 25 25 25 25 25 25 25 25
Technische Parameter von Kupfer-Nickel-Niederohm-Legierungsdrähten
Durchmesser
(mm) 		Gewicht pro Meter
(g/m) 		Länge pro kg
(m/kg) 		Ohm pro Meter
(20ºC  Ω/m)
CuNi1 CuNi2 CuNi6 CuNi8 CuNi10 CuNi14 CuNi19 CuNi23 CuNi30 CuNi34 CuNi44
0.05 0.01748 57224.30 15.279 25.465 50.930 61.116 76.394 101.859 127.324 152.789 178.254 203.718 254.648
0.06 0.02516 39739.10 10.610 17.684 35.368 42.441 53.052 70.736 88.419 106.103 123.787 141.471 176.839
0.07 0.03425 29196.07 7.795 12.992 25.985 31.181 38.977 51.969 64.961 77.954 90.946 103.938 129.923
0.08 0.04474 22353.24 5.968 9.947 19.894 23.873 29.842 39.789 49.736 59.683 69.630 79.578 99.472
0.09 0.05662 17661.82 4.716 7.860 15.719 18.863 23.579 31.438 39.298 47.157 55.017 62.876 78.595
0.1 0.06990 14306.07 3.820 6.366 12.732 15.279 19.099 25.465 31.831 38.197 44.563 50.930 63.662
0.11 0.08458 11823.20 3.157 5.261 10.523 12.627 15.784 21.045 26.307 31.568 36.829 42.091 52.613
0.12 0.10066 9934.77 2.653 4.421 8.842 10.610 13.263 17.684 22.105 26.526 30.947 35.368 44.210
0.13 0.11813 8465.13 2.260 3.767 7.534 9.041 11.301 15.068 18.835 22.602 26.369 30.136 37.670
0.15 0.15728 6358.26 1.698 2.829 5.659 6.791 8.488 11.318 14.147 16.977 19.806 22.635 28.294
0.17 0.20201 4950.20 1.322 2.203 4.406 5.287 6.609 8.811 11.014 13.217 15.420 17.623 22.028
0.19 0.25234 3962.90 1.058 1.763 3.527 4.232 5.290 7.054 8.817 10.581 12.344 14.108 17.635
0.21 0.30826 3244.01 0.866 1.444 2.887 3.465 4.331 5.774 7.218 8.662 10.105 11.549 14.436
0.25 0.43688 2288.97 0.611 1.019 2.037 2.445 3.056 4.074 5.093 6.112 7.130 8.149 10.186
0.27 0.50957 1962.42 0.524 0.873 1.747 2.096 2.620 3.493 4.366 5.240 6.113 6.986 8.733
0.29 0.58786 1701.08 0.454 0.757 1.514 1.817 2.271 3.028 3.785 4.542 5.299 6.056 7.570
0.31 0.67174 1488.67 0.397 0.662 1.325 1.590 1.987 2.650 3.312 3.975 4.637 5.300 6.625
0.35 0.85628 1167.84 0.312 0.520 1.039 1.247 1.559 2.079 2.598 3.118 3.638 4.158 5.197
0.40 1.11841 894.13 0.239 0.398 0.796 0.955 1.194 1.592 1.989 2.387 2.785 3.183 3.979
0.45 1.41548 706.47 0.189 0.314 0.629 0.755 0.943 1.258 1.572 1.886 2.201 2.515 3.144
0.50 1.74751 572.24 0.153 0.255 0.509 0.611 0.764 1.019 1.273 1.528 1.783 2.037 2.546
0.55 2.11449 472.93 0.126 0.210 0.421 0.505 0.631 0.842 1.052 1.263 1.473 1.684 2.105
0.60 2.51641 397.39 0.106 0.177 0.354 0.424 0.531 0.707 0.884 1.061 1.238 1.415 1.768
0.65 2.95329 338.61 0.090 0.151 0.301 0.362 0.452 0.603 0.753 0.904 1.055 1.205 1.507
0.70 3.42512 291.96 0.078 0.130 0.260 0.312 0.390 0.520 0.650 0.780 0.909 1.039 1.299
0.80 4.47362 223.53 0.060 0.099 0.199 0.239 0.298 0.398 0.497 0.597 0.696 0.796 0.995
0.85 5.05030 198.01 0.053 0.088 0.176 0.211 0.264 0.352 0.441 0.529 0.617 0.705 0.881
0.90 5.66193 176.62 0.047 0.079 0.157 0.189 0.236 0.314 0.393 0.472 0.550 0.629 0.786
0.95 6.30851 158.52 0.042 0.071 0.141 0.169 0.212 0.282 0.353 0.423 0.494 0.564 0.705
1.00 6.99004 143.06 0.038 0.064 0.127 0.153 0.191 0.255 0.318 0.382 0.446 0.509 0.637
1.1 8.45795 118.23 0.0316 0.0526 0.1052 0.1263 0.1578 0.2105 0.2631 0.3157 0.3683 0.4209 0.5261
1.2 10.06565 99.35 0.0265 0.0442 0.0884 0.1061 0.1326 0.1768 0.2210 0.2653 0.3095 0.3537 0.4421
1.3 11.81316 84.65 0.0226 0.0377 0.0753 0.0904 0.1130 0.1507 0.1883 0.2260 0.2637 0.3014 0.3767
1.4 13.70047 72.99 0.0195 0.0325 0.0650 0.0780 0.0974 0.1299 0.1624 0.1949 0.2274 0.2598 0.3248
1.5 15.72758 63.58 0.0170 0.0283 0.0566 0.0679 0.0849 0.1132 0.1415 0.1698 0.1981 0.2264 0.2829
1.6 17.89450 55.88 0.0149 0.0249 0.0497 0.0597 0.0746 0.0995 0.1243 0.1492 0.1741 0.1989 0.2487
1.7 20.20121 49.50 0.0132 0.0220 0.0441 0.0529 0.0661 0.0881 0.1101 0.1322 0.1542 0.1762 0.2203
1.8 22.64772 44.15 0.0118 0.0196 0.0393 0.0472 0.0589 0.0786 0.0982 0.1179 0.1375 0.1572 0.1965
1.9 25.23404 39.63 0.0106 0.0176 0.0353 0.0423 0.0529 0.0705 0.0882 0.1058 0.1234 0.1411 0.1763
2.0 27.96015 35.77 0.0095 0.0159 0.0318 0.0382 0.0477 0.0637 0.0796 0.0955 0.1114 0.1273 0.1592
2.2 33.83178 29.56 0.0079 0.0132 0.0263 0.0316 0.0395 0.0526 0.0658 0.0789 0.0921 0.1052 0.1315
2.4 40.26262 24.84 0.0066 0.0111 0.0221 0.0265 0.0332 0.0442 0.0553 0.0663 0.0774 0.0884 0.1105
2.6 47.25266 21.16 0.0057 0.0094 0.0188 0.0226 0.0283 0.0377 0.0471 0.0565 0.0659 0.0753 0.0942
2.8 54.80190 18.25 0.0049 0.0081 0.0162 0.0195 0.0244 0.0325 0.0406 0.0487 0.0568 0.0650 0.0812
3.0 62.91034 15.90 0.0042 0.0071 0.0141 0.0170 0.0212 0.0283 0.0354 0.0424 0.0495 0.0566 0.0707
3.2 71.57799 13.97 0.0037 0.0062 0.0124 0.0149 0.0187 0.0249 0.0311 0.0373 0.0435 0.0497 0.0622
3.4 80.80484 12.38 0.00330 0.00551 0.01101 0.01322 0.01652 0.02203 0.02754 0.03304 0.03855 0.04406 0.05507
3.6 90.59089 11.04 0.00295 0.00491 0.00982 0.01179 0.01474 0.01965 0.02456 0.02947 0.03439 0.03930 0.04912
3.8 100.93615 9.91 0.00265 0.00441 0.00882 0.01058 0.01323 0.01763 0.02204 0.02645 0.03086 0.03527 0.04409
4.0 111.84060 8.94 0.00239 0.00398 0.00796 0.00955 0.01194 0.01592 0.01989 0.02387 0.02785 0.03183 0.03979
4.5 141.54826 7.06 0.00189 0.00314 0.00629 0.00755 0.00943 0.01258 0.01572 0.01886 0.02201 0.02515 0.03144
5.0 174.75094 5.72 0.00153 0.00255 0.00509 0.00611 0.00764 0.01019 0.01273 0.01528 0.01783 0.02037 0.02546
5.5 211.44864 4.73 0.00126 0.00210 0.00421 0.00505 0.00631 0.00842 0.01052 0.01263 0.01473 0.01684 0.02105
6.0 251.64136 3.97 0.00106 0.00177 0.00354 0.00424 0.00531 0.00707 0.00884 0.01061 0.01238 0.01415 0.01768
6.5 295.32909 3.39 0.00090 0.00151 0.00301 0.00362 0.00452 0.00603 0.00753 0.00904 0.01055 0.01205 0.01507
7.0 342.51185 2.92 0.00078 0.00130 0.00260 0.00312 0.00390 0.00520 0.00650 0.00780 0.00909 0.01039 0.01299
7.5 393.18962 2.54 0.00068 0.00113 0.00226 0.00272 0.00340 0.00453 0.00566 0.00679 0.00792 0.00905 0.01132
8.0 447.36242 2.24 0.00060 0.00099 0.00199 0.00239 0.00298 0.00398 0.00497 0.00597 0.00696 0.00796 0.00995
8.5 505.03023 1.98 0.00053 0.00088 0.00176 0.00211 0.00264 0.00352 0.00441 0.00529 0.00617 0.00705 0.00881
9.0 566.19306 1.77 0.00047 0.00079 0.00157 0.00189 0.00236 0.00314 0.00393 0.00472 0.00550 0.00629 0.00786

Die Dichte des Kupfer-Nickel-Legierungswiderstandsdrahtes beträgt ungefähr 8,9 g/cm3. Die Daten in der Tabelle sind alle auf der Basis des Standards von 8,9 g/cm berechnet.3.
