Page d'accueil Produits Fils de nickel pur

Fils de nickel pur

Le nickel pur (NW2200/Ni99.0/Nickel 200/UNS N02200/W.Nr. 2.4060/2.4066 et NW2201/Ni99.0-LC/Nickel 201/UNS N02201/W.Nr. 2.4061/2.4068) est un matériau métallique de haute pureté (généralement ≥99 % de nickel) avec d’excellentes propriétés complètes et largement utilisé dans de nombreux domaines industriels. Ses principales caractéristiques et ses performances sont les suivantes:
• Apparence et texture : Le nickel pur est un métal blanc argenté avec un éclat métallique, une texture robuste et une bonne ductilité, et peut être aspiré en filaments ou pressé en feuilles fines.
• Densité et point de fusion : Avec une densité d’environ 8,9 g/cm³ et un point de fusion allant jusqu’à 1455°C, elle présente une excellente résistance aux hautes températures.
• Magnétisme : Il possède un ferromagnétisme à température ambiante, et le magnétisme sera renforcé à basse température, et le magnétisme disparaîtra lorsqu’il sera chauffé à 358°C.
• Résistance à la corrosion : extrêmement stable dans l’atmosphère, l’eau douce et certaines solutions alcalines, difficile à corroder ; Cependant, dans les environnements acides, notamment avec du soufre, la corrosion s’accélère.
• Conductivité électrique et thermique : excellente conductivité électrique et thermique, juste derrière quelques métaux comme le cuivre et l’argent, et est souvent utilisée dans les composants conducteurs dans le domaine de l’électronique et des applications électriques.
• Propriétés mécaniques : Résistance et dureté modérées, qui peuvent être significativement améliorées par le travail à froid tout en maintenant une bonne plasticité.
• Performance catalytique : Elle a un effet catalytique sur de nombreuses réactions chimiques, telles que les réactions d’hydrogénation et de déshydrogénation, et peut efficacement accélérer la vitesse de la réaction.
• Facilité de traitement : Il peut effectuer divers procédés de traitement à froid et à chaud tels que la forge, le roulage, le tirage et l’estampage, et peut être transformé en différentes pièces de forme complexes. Plus la pureté est élevée (comme la classification N6), plus la résistance est faible mais meilleure est la résistance à la corrosion ; Le grade N4 met l’accent sur la haute résistance.
• Soudabilité : Bonnes performances de soudage et peut être soudé avec lui-même ou d’autres métaux grâce à des méthodes courantes (comme le soudage à l’arc, le soudage au gaz, etc.).
Champs d’application typiques :
• Champ électronique et électrique : Fabrication d’électrodes de batterie (telles que les batteries nickel-hydrure métallique), de résistances de précision et de connecteurs électroniques, utilisant leur excellente conductivité pour transmettre le courant de manière stable.
• Métallurgie chimique : fabrication de revêtements de réacteurs, conduites, vannes, résistance aux milieux corrosifs tels que l’acide et l’alcali ; En tant que porteur catalyseur, il améliore l’efficacité des réactions chimiques.
• Fabrication de machines : produire des pièces résistantes à l’usure des pales et moules de turbines à vapeur, et faire face à des conditions de travail complexes grâce à leur grande résistance et résistance à la chaleur ; Il peut également être utilisé comme matériau de revêtement pour améliorer l’usure et la résistance à la corrosion des pièces.
• Domaine de l’aviation militaire : utilisé dans la fabrication de composants de moteurs d’avion et d’antennes radar pour maintenir une performance stable des composants dans des environnements à haute température et à forte charge.

Composition chimique :

(Faites glisser l'écran pour voir le tableau complet)

Composition chimique Qualité	Ni+Co	Cu	Fe	Mn	C	Si	S	Mg	P
Composition chimique Qualité	Ni+Co	≤
N4	≥99.9	0.015	0.04	0.002	0.01	0.03	0.001	0.01	0.001
N5(Nickel 201)	≥99.0	0.25	0.4	0.35	0.02	0.35	0.01	-	-
N6	≥99.5	0.1	0.1	0.05	0.1	0.1	0.005	0.1	0.002
N7(Nickel 200)	≥99.0	0.25	0.4	0.35	0.15	0.35	0.01	-	-
N8	≥99.0	0.15	0.3	0.2	0.2	0.15	0.015	0.1	-

Selon GB/T26030-2010 et GB/T5235-2021, N7 et N5 sont identiques à Nickel200 (UNS N02200/NW2200/W.Nr. 2.4060 & 2.4066) et Nickel201 (UNS N02201/NW2201/W.Nr. 2.4061 et 2.4068)

Propriétés mécaniques des fils :

Diamètre

(mm)

Numéro de l'alliage	État de finition	Diamètre (mm)	Résistance à la traction R_m/(N/mm²)	Allongement à la rupture A_{100 mm}/% (≥)	Numéro de l'alliage	État de finition	Résistance à la traction R_m/(N/mm²)	Allongement à la rupture A_{100 mm}/% (≥)
N4	Y	0.03-0.09	780-1275	-	N6 N8	Y	0.03-0.09	880-1325	-
		>0.09-0.50	735-980	-			>0.09-0.50	830-1080	-
		>0.50-1.0	685-880	-			>0.50-1.00	735-980	-
		>1.0-6.0	535-835	-			>1.00-6.00	640-885	-
		>6.0-10.0	490-785	-			>6.00-10.00	585-835	-
	M	0.03-0.20	≥370	15		M	0.03-0.20	≥420	15
		>0.20-0.50	≥340	20			>0.20-0.50	≥390	20
		>0.50-1.0	≥310	20			>0.50-1.00	≥370	20
		>1.0-10.0	≥290	25			>1.00-10.00	≥340	25
N7 (NW2200)	Y	>0.03-3.2	≥540	-	N5 (NW2201)	M	>0.03-0.45	≥340	20
	Y	>3.2-10.0	≥460	-	N5 (NW2201)	M	>0.45-10.0	≥340	25
	M	>0.03-0.45	≥380	20
	M	>0.45-10.0	≥380	25

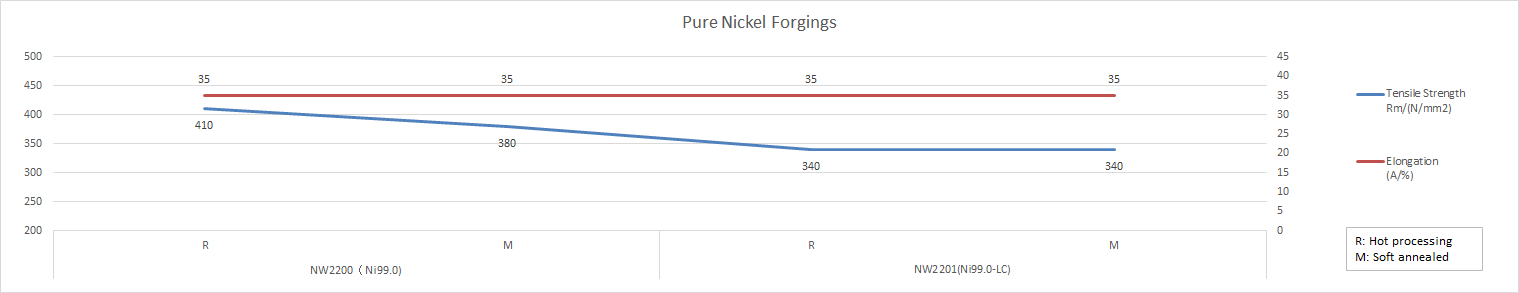

Propriétés mécaniques des barres :

Numéro de l'alliage	État de finition	Diamètre (mm)	Résistance à la traction R_m/(N/mm²)	Allongement à la rupture A/% (≥)
N4、N5、N6、N7、N8	Y	3-20	≥590	5
		>20-30	≥540	6
		>30-65	≥510	9
	M	3-30	≥380	34
	M	>30-65	≥345	34
	R	32-60	≥345	25
	R	>60-254	≥345	20

Nous fournissons les produits en nickel pur sous diverses formes telles que des fils, des bandes et des barres. L'état de finition comprend Y (dur), Y₂ (semi-dur), M (souple) et R (finition pour traitement à chaud) (conformément à GB/T21653-2008 et GB/T4435-2010). Nous pouvons également fournir les produits selon votre demande.
